Verlegekabel, Cat. 7, S/FTP, PiMF, 1000MHz, 100m Rolle, Good Connections®

Verlegekabel, Cat. 7, S/FTP, PiMF, 1000MHz, 100m Rolle, Good Connections®

Für Preisinformationen bitte .
Artikelnummer:
VL-7100
EAN:
4014619973835
Hersteller:
Good Connections
Hersteller Artikelnummer:
VL-7100
Artikel hinzugefügt am:
29.05.2020
Verfügbarkeit:

Im Außenlager lagernd

Physikalische Eigenschaften: - Leiter: blanker Kupferdraht AWG 23/1 - Isolierung: SFS-PO... mehr

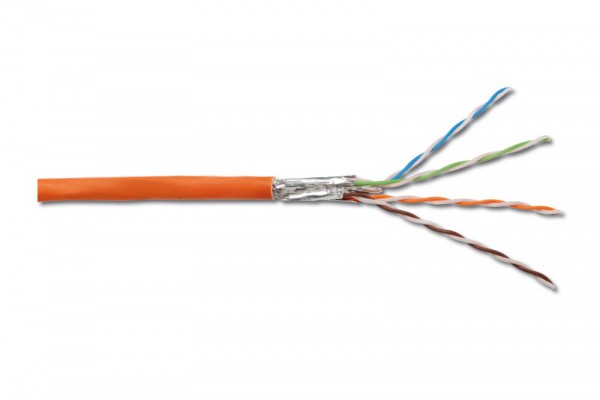

Verlegekabel, Cat. 7, S/FTP, PiMF, 1000MHz, 100m Rolle, Good Connections®
Physikalische Eigenschaften:

- Leiter: blanker Kupferdraht AWG 23/1
- Isolierung: SFS-PO
- Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
- Farbcode: blau-weiss, orange-weiss, grün-weiss, braun-weiss
- Paarabschirmung: Aluminium-kaschierte Polyesterfolie
- Geflechtschirmung: verzinntes Kupfergeflecht mit 35% Bedeckung
- Außenmantel: halogenfrei (FRNC/LSZH)
- Außenmantelstärke: 0,6mm nom.
- Farbe: orange RAL 2000
- Außendurchmesser: 7,5mm nom.
- Kupfer (kg/km): 28

Mechanische Eigenschaften:

- Biegeradius: dynamisch: 8xD mm min statisch: 4xD mm min
- Transport- und Lagertemperaturbereich: -20 bis +75C
- Installationstemperaturbereich: 0 bis +50C
- Betriebstemperaturbereich: -20 bis +60C
- Brandverhalten: IEC 60332-1 (Feuer), IEC 60754 (Gas) & IEC 61034 (Rauch)
- Max. Zugbelastung: 150 N max.
- Brandlast: 650 KJ/m
- Gesamtgewicht: 68 Kg/Km nom.

Elektrische Eigenschaften:

- Durchschnittliche Impedanz: 100±5 Ohm bei 1-600 MHz
- Ausbreitungsgeschwindigkeit: 75-77% nom.
- Kapazität: 40 pF/m nom bei 1 KHz
- Kapazitätsunsymmetrie gegen Erde: 1,6 pF/m max. bei 1 KHz
- Isolationswiderstand: 0,5 GOhm*Km min.
- Gleichstromwiderstand: 72 Ohm/Km max. (2% max. resistance unbalance)
- Schleifenwiderstand: 147 Ohm/Km max. (2% max. resistance unbalance)
- Betriebsspannung: 72Vdc max.
- Einfügedämpfung: 85dB min bei 30-100 MHz. 85-20Log(f/100) dB min. bei 100-1000 MHz.
- PS-ANEXT loss: 92,5-15Log(f) dB min. bei 1-600 MHz (67dB max)
- PS-AACRF: 78,2-20Log(f) dB min. bei 1-600 MHz (67dB max.)
- Phasenverzögerung: 534+36/f½ nS/100m max. bei f=1-1000 MHz.
- Laufzeitverzögerung: 25 nS/100m max.
Schirmung: S/FTP
Ausführung:
Material Leiter: CU
Material Außenmantel: LSZH
Farbe: Orange
Anschluss 1: Ohne
Anschluss 2: Ohne
Belegung:
Art: Verlegekabel Simplex
Kategorie: Cat. 7 Rohkabel
Länge: 100 m
