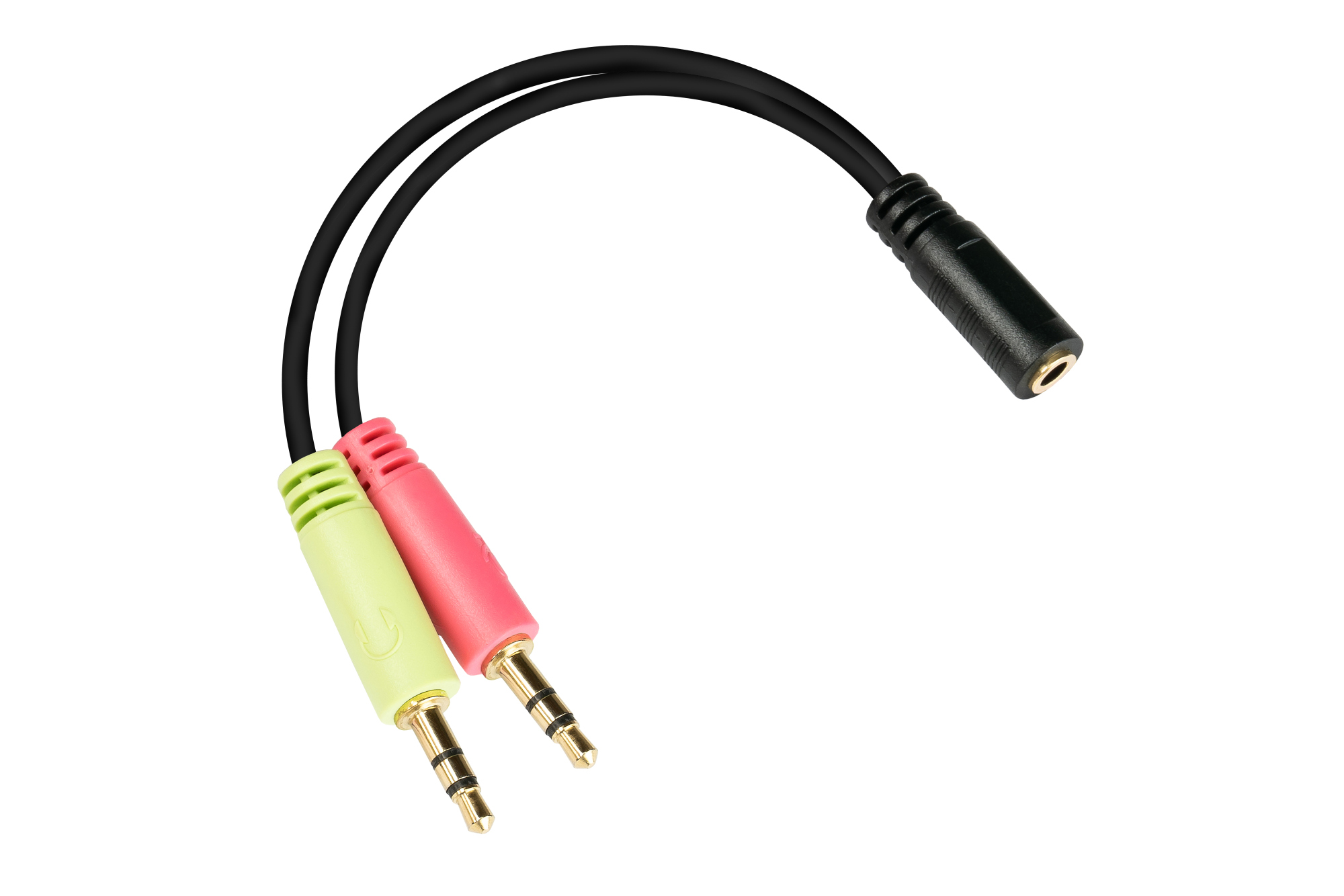

Headsetadapter, 2x 3-poliger 3,5mm Klinkenstecker an 4-polige 3,5mm Klinkenbuchse, OMTP Pin-Belegung, schwarz, 0,2m, Good Connections®
Produktnummer:
AD-HS04
EAN:
4014619553631
Länge:
0.2 mm
Weite:
0.01 mm
Höhe:
0.01 mm
Hersteller-Artikelnummer:
AD-HS04
WEE-Nummer:
DE80574259
Verfügbarkeit:
100-999 verfügbar
Beschreibung
Produktinformationen "Headsetadapter, 2x 3-poliger 3,5mm Klinkenstecker an 4-polige 3,5mm Klinkenbuchse, OMTP Pin-Belegung, schwarz, 0,2m, Good Connections®"
Mit dem Headset-Adapter von Good Connections® können Sie ihr Headset mit vierpoligem 3,5 mm Klinkenstecker an Ihrem Computer oder Notebook mit zwei dreipoligen 3,5 mm Klinkenbuchsen verwenden. Zum einfachen Anschluss sind die Anschlüsse farblich codiert.
Pinbelegung nach OMTP Standard
Die vierpolige Klinkenbuchse dieses Adapters ist nach dem Open Mobile Terminal Platform (OMTP) Standard belegt. Gemäß diesem Standard ist die Buchse wie folgt belegt:
- L = Linkes Tonsignal
- R = Rechtes Tonsignal
- AUX = Zusatzsignal, z.B. Mikrofon
- GND = Gemeinsame Masse (Rückleitung)
Technische Spezifikation:
- Anschluss 1: 2x 3,5 mm Klinkenstecker (3-polig, vergoldet)
- Klinkenstecker (rosa) = Mikrofonanschluss
- Klinkenstecker (grün) = Audioanschluss
- Anschluss 2: 1x 3,5 mm Klinkenbuchse (4-polig, vergoldet)
- Klinkenbuchse mit Pinbelegung nach OMTP Standard (Audio links / Audio rechts / AUX / GND)
- Leitermaterial aus Kupfer (CU)
Farbe: Schwarz
Länge: ca. 20 cm
Hinweise:
Bitte prüfen Sie zunächst, ob ihre Geräte den OMTP- oder den CTIA-Standard unterstützen. Für die ordnungsgemäße Funktion des Adapters ist ein vierpoliger 3,5 mm Klinkenstecker mit CTIA-Pinbelegung Voraussetzung. Die OMTP-Variante kommt in den meisten älteren Geräten zum Einsatz, die CTIA-Variante in den meisten neueren Geräten, beispielsweise bei Apple-Geräten (iPhone, iPad, iPod und MacBook) sowie modernen Smartphones und Notebooks.
Pinbelegung nach OMTP Standard
Die vierpolige Klinkenbuchse dieses Adapters ist nach dem Open Mobile Terminal Platform (OMTP) Standard belegt. Gemäß diesem Standard ist die Buchse wie folgt belegt:
- L = Linkes Tonsignal
- R = Rechtes Tonsignal
- AUX = Zusatzsignal, z.B. Mikrofon
- GND = Gemeinsame Masse (Rückleitung)
Technische Spezifikation:
- Anschluss 1: 2x 3,5 mm Klinkenstecker (3-polig, vergoldet)
- Klinkenstecker (rosa) = Mikrofonanschluss
- Klinkenstecker (grün) = Audioanschluss
- Anschluss 2: 1x 3,5 mm Klinkenbuchse (4-polig, vergoldet)
- Klinkenbuchse mit Pinbelegung nach OMTP Standard (Audio links / Audio rechts / AUX / GND)
- Leitermaterial aus Kupfer (CU)
Farbe: Schwarz
Länge: ca. 20 cm
Hinweise:
Bitte prüfen Sie zunächst, ob ihre Geräte den OMTP- oder den CTIA-Standard unterstützen. Für die ordnungsgemäße Funktion des Adapters ist ein vierpoliger 3,5 mm Klinkenstecker mit CTIA-Pinbelegung Voraussetzung. Die OMTP-Variante kommt in den meisten älteren Geräten zum Einsatz, die CTIA-Variante in den meisten neueren Geräten, beispielsweise bei Apple-Geräten (iPhone, iPad, iPod und MacBook) sowie modernen Smartphones und Notebooks.
