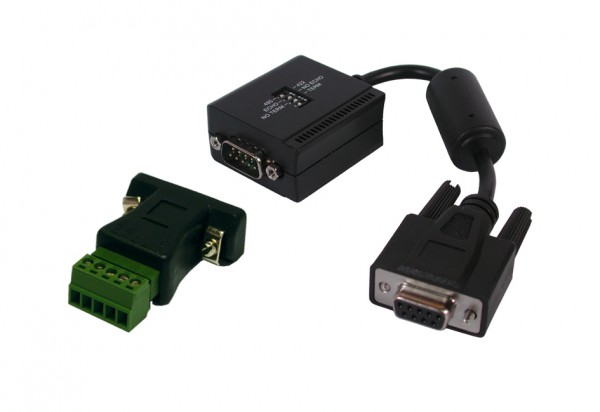

Konverter von RS-232 zu RS-422/485 inklusive Terminal Block Adapter, Exsys® [EX-47900]

Beschreibung
Verpackung Operating System (OS) Geprüft / Approved / Packaging
Der EX-47900 RS-232 zu RS-422/485 Konverter kann für jeden PC, Workstation
oder Server mit einer RS-232 Schnittstelle eingesetzt werden. Die EX-47900 ist
mit einer 9 Pin Buchse ausgestattet, die Sie direkt an Ihre Serielle RS-232
Schnittstelle anschliessen können. Er wandelt unsymmetrische, Full-Duplex RS-
232 Signale in symmetrische Full oder Half-Duplex RS-422 / 485 Signale um. Mit
der EX-47900 wird auch ein Adapter von 9 Pin Stecker auf den 5 Pin Terminal
Block mitgeliefert.

Merkmale
Schnittstelle: RS-232
· Signale: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
· Loop Back Verdrahtung: RTS zu CTS, DTR zu DSR und DCD
Schnittstelle: RS-422/485
· Zwei Einstellungen sind möglich: 4-Draht RS-422 (TxD+/-, RXD+/-, Half-duplex) /
2-Draht RS-485 (Data+/-, Data+/-, Full-duplex)
· ATTATM: Unterstützt RS-485 Auto Transceiver Turn Around Feature, Unterstützt
Echo Mode für RS-485 Mode
· Terminator: 120 Ohm, kann ein– oder ausgeschaltet werden mit DIP Switch
· Betriebs-Spannung kommt vom RS-232 Signal, externe Spannungszufuhr ist
möglich wird aber in den meiste
